ASTRO-F (Akari)

Astro-F (Akari)

Información general

Organización: JAXAakari1

Fecha de lanzamiento: 21 de febrero de 2006

Aplicación: Observatorio espacial

Configuración: Cilíndrica

Masa: 955 kg

Equipo:

FIS Far Infrared Surveyor
NIR Near Infrared Camera
MIR-S Middle Infrared Shorter Camera

MIR-L Middle Infrared Longer Camera

Tipo de órbita: Circular

Período orbital: 96,6 minutos

Periastro: 694,5 km

ASTRO-F (o Akari) es un satélite de astronomía infrarroja diseñado por la JAXA, en colaboración con universidades e institutos técnicos de Europa y Corea. Fue lanzado el 21 de febrero de 2006 por un cohete M-V a una órbita polar terrestre. Tras el lanzamiento fue rebautizado como Akari, que significa «luz» en japonés.

Su misión principal es escanear el cielo entero en infrarrojo cercano, medio y lejano a través de su telescopio de 68,5 cm de diámetro, que será mantenido durante las observaciones a una temperatura de 6 K para evitar interferencias con la radiación infrarroja que emitiría el propio telescopio.

Se espera que los sensores de infrarrojos lejanos y medios duren unos 550 días, limitados como están por el helio líquido que funciona a modo de refrigerante. El sensor de infrarrojos cercanos podrá continuar operando una vez se agote el refrigerante gracias a un sistema de refrigeración mecánica. El satélite consta de los siguientes instrumentos:

  • FIS Far Infrared Surveyor: Instrumento sensor de infrarrojos lejanos
  • NIR Near Infrared Camera: Instrumento sensor de infrarrojos cercanos
  • MIR-S Middle Infrared Shorter Camera: Sensor de infrarrojos medios con longitudes de onda menores
  • MIR-L Middle Infrared Longer Camera: Sensor de infrarrojos medios a longitudes de onda marrón|enanas marrones]]
  • Estudiar los procesos de formación de sistemas planetarios
  • Descubrir nuevos cometas

AKARI (conocido como ASTRO-F o IRIS – rayos infrarrojos Imaging Surveyor) es la segunda misión espacial para la astronomía infrarroja en Japón. AKARI ha sido desarrollado por los miembros de la JAXA / ISAS y colaboradores. IRAS (Satélite Astronómico Infrarrojo, lanzado en 1983 por el Reino Unido, los Estados Unidos y los Países Bajos), llevó a cabo la primera encuesta de todo el cielo en longitudes de onda infrarrojas y tuvo un gran impacto en la astronomía. La misión AKARI es un ambicioso plan para realizar una encuakari2esta de todo el cielo con mucha más sensibilidad y resolución espacial y la cobertura de longitud de onda más ancha que IRAS. AKARI tiene un telescopio 68.5cm enfrió a 6K, y observar en el intervalo de longitud de onda de 1,7 micras (infrarrojo cercano) a 180 (de infrarrojo lejano). AKARI fue lanzado con éxito al espacio por un cohete MV. AKARI ha sido colocado en una órbita polar sincronizada con el sol de unos 700 kilómetros.

Los datos de imagen AKARI de infrarrojo lejano de todo el cielo se han completado y puesto en libertad a los investigadores de todo el mundo. Los nuevos mapas de imagen AKARI tienen cuatro a cinco veces mejor resolución que la de las imágenes de todo el cielo de infrarrojo lejano convencionales, así como los datos en longitudes de onda más largas. Se espera que los datos de imagen AKARI para contribuir a una variedad muy amplia de estudios astronómicos, por ejemplo, en las zonas de formación estelar y planetaria y la evolución de las galaxias.

Alta Resolución de infrarrojo lejano de todo el cielo la imagen datos publicados (enero de 2015)

El principal objetivo de la misión astronómico infrarrojo ASTRO-F es hacer una encuesta de todo el cielo en longitudes de onda infrarrojas, con una sensibilidad de un orden de magnitud mejor y resolución de un par de veces más alta que IRAS (Infrared Astronomical Satellite), que es el primer satélite astronómico infrarrojo lanzado en 1983. ASTRO-F hará una segunda encuesta generación que satisfaga las expectativas del astrónomo actual.

Hay una gran variedad de objetivos científicos que será investigado por ASTRO-F. Especialmente nos centramos en lo siguiente.

  1. Para comprender la formación y evolución de las galaxias.
  2. Para indagar en el proceso de formación de estrellas y sistemas planetarios.

Con el fin de lograr estos objetivos, ASTRO-F lleva a cabo las siguientes observaciones.

  1. Un imparcial de todo el cielo en longitudes de onda de 50 a 180 micras.
  2. Una resolución de alta sensibilidad y observaciones espectroscópicas que cubren más de varias decenas de grados cuadrados en longitudes de onda de 1,7 a 180 micras.

Contorno

ASTRO-F satélite consiste en un criostato y un módulo de bus. Un telescopio e instrumentos científicos se almacenan en el criostato y se enfría por helio líquido y refrigeradores mecánicos. El módulo de bus se encarga de la manutención del satélite, control de actitud, manejo de datos, y la comunicación con el sistema de tierra. La altura y el peso del satélite son 3,7 metros y 952 kg, respectivamente. El criostato y el módulo de bus tienen estructuras independientes con el fin de disminuir flujo de entrada de calor en el criostato.akari3akari4

El panel solar que suministrará energía eléctrica al satélite se extenderá en la órbita. El criostato tiene una tapa de la abertura en el suelo a fin de mantener un vacío apretado y prevenir flujo de entrada de luz parásita. Esta tapa de abertura se expulsa en el espacio después del establecimiento de la actitud del satélite.

ASTRO-F será lanzado por MV No.8 vehículo de lanzamiento que también ha sido desarrollado por JAXA / ISAS. La operación se lleva a cabo después del lanzamiento principalmente a Sagamihara Espacio Centro de Operaciones (SSOC) y Uchinoura Space Center (USC).

Telescopio

El telescopio ASTRO-F es un sistema Ritchey-Chrétien con F / 6.1. La distancia focal es 4200 mm y la abertura eficaz es de 68,5 cm. Todo el telescopio se enfrió hasta aproximadamente 6K durante las observaciones. El objetivo del telescopio enfriado es la de suprimir la radiación térmica perjudicial irradiaba de telescopio en sí.

El telescopio se compone de un espejo primario, un espejo secundario, armazones que soportan el espejo secundario, y deflectores que impiden que la luz parásita. Las cerchas están hechas de berilio (Be) de metal. El berilio es un material con un peso ligero y una buena conducción térmica.

El espejo primario es de SiC (carburo de silicio), un material ligero y rígido. El lado posterior del espejo está ahuecado con el fin de hacerlo más ligero. El peso real de los 71 cm (diámetro efectivo es de 67 cm) espejo primario es sólo 11 kg. Esta es la primera vez que un espejo de SiC va a volar en el espacio.akari5

La superficie del espejo primario se recubre por oro (Au) con el fin de aumentar la reflectancia a la longitud

Criostato

170 litros de helio líquido superfluido (en el momento del lanzamiento) se carga en el tanque del criostato y se enfría los instrumentos y el telescopio hasta una temperatura muy baja.

Dos juegos de Stirling de ciclo refrigeradores mecánicos se incorporan además del helio líquido. La adición de los refrigeradores mecánicos extiende la vida de helio y reduce la cantidad de helio a realizar en el espacio. ASTRO-F hará observaciones durante un año y medio, manteniendo una temperatura muy baja utilizando tanto helio líquido y los refrigeradores mecánicos.

Instrumentos de plano focalakari6

ASTRO-F está equipado con dos tipos de instrumentos; el FIS (infrarrojo lejano Surveyor) para las observaciones de infrarrojo lejano y el IRC (cámara de infrarrojos) para ver de cerca y observaciones en el infrarrojo medio.

FIS: infrarrojo lejano Surveyorakari7

El FIS es el instrumento destinado principalmente para hacer una encuesta de todo el cielo en longitudes de onda del infrarrojo lejano. Dos detectores del FIS son fotoconductores que utilizan cristal semiconductor Ge: Ga, germanio dopado con Galio. Destacaron Ge: Virutas de Ga son sensibles a la luz infrarroja extrema de la longitud de onda más larga que las normales. Cada detector se utiliza con filtros. Por lo tanto el FIS tiene efectivamente cuatro bandas de observación.

El FIS también se utiliza para señalar las observaciones para detectar objetos débiles o para llevar a cabo la espectroscopia utilizando un espectrómetro de transformada de Fourier.

Cámara de infrarrojos: IRC

La IRC se compone de tres sistemas de cámaras independientes. La cámara NIR se asigna a las longitudes de onda del infrarrojo cercano en el 1,7 – 5,5 micras gama. La cámara MIR-S se asigna a cortas longitudes de onda en el infrarrojo medio por encima del 5,8 – 14,1 micras gama y la cámara MIR-L se asigna al infrarrojo medio longitudes de onda más largas de 12.4 – 26.5 micras.akari8

Una de las ventajas de la IRC es que se puede observar a 10 minutos de arco cuadrado a la vez debido a las grandes formaciones de detectores formato (512×412 para NIR, 256×256 para MIR). Cada cámara puede seleccionar una banda de frecuencias específica para observar mediante el uso de filtros. Además, el IRC está equipada con prismas y grisms por lo que puede realizar observaciones espectroscópicas.

Las observaciones de la IRC son básicamente en el modo de puntero. Observaciones de la encuesta utilizando una parte de conjuntos de detectores también están bajo consideración.akari11

Modo de órbita y de Control de Posición

La órbita de ASTRO-F es una órbita polar síncrona Sol con una altitud de 745 km. Se va alrededor de la Tierra por encima de la zona de penumbra y pasa por encima de los polos norte y sur. El periodo orbital es de aproximadamente 100 minutos.

Las observaciones con ASTRO-F se llevan a cabo en dos modos de control de actitud; el modo de encuesta y el modo de puntero.

Modo de encuesta

Modo de encuesta es el modo de observación básica de ASTRO-F. La actitud del satélite siempre se establece de manera que la dirección del telescopio es perpendicular a las direcciones del Sol y de la Tierra. Por lo tanto el telescopio gira y explora el cielo a lo largo de un gran círculo como el satélite gira alrededor de la Tierra. La dirección del Sol desde la Tierra gira una vez en un año. En consecuencia, ASTRO-F puede hacer una encuesta de todo el cielo en medio año en el modo de encuesta.

Modo de cursorakari10

Modo de cursor se utiliza en el caso cuando un observador solicita una exposición a largo o espectroscopia hacia una ubicación fija. El telescopio no puede apuntar en una dirección arbitraria en cualquier momento, debido a que el telescopio no se puede mirar en la dirección desde la cual la luz del sol y / o la Tierra vienen. Debido a esta restricción, cualquier tiempo de exposición es menos de diez minutos para una observación.

Periodo de observaakari9ción

La vida útil de ASTRO-F termina cuando el helio líquido, el refrigerante principal de a bordo ASTRO-F, se agota. El tiempo de vida esperado se estima en unos 550 días después de su lanzamiento.

El plan de funcionamiento es el siguiente. Los dos primeros meses de la misión es la fase de verificación del rendimiento (PV). En el siguiente medio año, el FIS de todo el cielo se lleva a cabo preferentemente (Fase 1). Después de la fase 1, ASTRO-F observa diversos objetos en el modo de puntero además de complementar las áreas perdidas de la Fase 1, hasta que se consume el helio líquido. La cámara de infrarrojo cercano de la IRC puede continuar observaciones después de que el helio expira, porque la cámara de infrarrojo cercano se puede utilizar a la temperatura mantenida por sólo los refrigeradores mecánicos.

Los objetivos científicos

La evolución de las galaxias

Explorar protogalaxias

¿Cuándo y cómo se galaxias nacen y ¿cómo evolucionaron a la época actual? La luz de las estrellas que han nacido en las primeras fases del Universo se observan en la longitud de onda infrarroja debido a un efecto Doppler cosmológica. Por otra parte, las galaxias recién nacidos pueden ser más luminosa en longitudes de onda infrarrojas, ya que se cree que están sometidos a la formación de estrella grande escala envuelto en nubes de polvo. ASTRO-F buscará galaxias recién nacidas (protogalaxias) con alta sensibilidad a los infrarrojos. Se espera ASTRO-F para detectar más de diez millones de galaxias de todo el cielo.

Origen y evolución de las galaxias

IRAS, el primer satélite astronómico infrarrojo del mundo, descubrieron galaxias luminosas infrarrojas. Resultó que eran galaxias de formación estelar activa. Algunos de ellos están chocando unas con otras en las que un gran número de estrellas están surgiendo. También se cree que un masivo agujero negro está en el centro de tales galaxias y enorme energía está irradiando de ella. Este tipo de interacción se cree que es un fenómeno frecuente en el universo temprano. ASTRO-F hará un estudio sistemático que se remonta a las etapas iniciales del universo, e investigar el origen y evolución de las galaxias.

A buscar sistemas planetarios fuera del sistema solar Propiaakari13

Una de nuestras grandes preocupaciones es si existen sistemas planetarios a excepción de nuestro propio Sistema Solar y si existe vida allí. Un planeta se forma dentro de un disco (disco protoplanetario) compuesta de gas y polvo alrededor de una estrella. ASTRO-F puede buscar la radiación de un disco protoplanetario dentro de 1000 años luz. Se revelará el proceso de formación de los sistemas planetarios a través de observaciones en el infrarrojo. También se espera para detectar los discos de polvo que son un vestigio de sistemas planetarios en formación alrededor de estrellas cercanas.

Descubrir nuevos cometasakari15

ASTRO-F tiene el potencial de detectar una gran cantidad de cometas desconocidos. La luz de una cometa que generalmente vemos es la luz solar dispersada por el cometa. ASTRO-F puede detectar la luz infrarroja intrínseca radiada por un cometa en sí que se calienta por el sol Se espera ASTRO-F para detectar más de 50 cometas nuevos.

AKARI completado la operación

Agencia Japonesa de Exploración Aeroespacial informó de que se completó la operación del satélite astronómico infrarrojo AKARI (ASTRO-F). Los transmisores de a bordo fueron apagados a las 17:23 (JST) el 24 de noviembre, 2011.

AKARI fue lanzado el 22 de febrero (JST), 2006 desde el Centro Espacial Uchinoura por el vehículo de lanzamiento MV Nº 8. Es el primer satélite astronómico infrarrojo japonés, y ha sido operado más allá de su vida útil (*). AKARI proporcionan catálogos de la fuente de infrarrojos que contienen 1,3 millones de objetos, así como muchos de los resultados esenciales de la astronomía infrarroja.

operación de la ciencia de Akari se completó en junio de 2011, tras una avería en su sistema de suministro de energía ocurrido el 24 de mayo de 2011. Después de entonces, se han realizado esfuerzos constantes para la interrupción segura.

Los resultados principales que ofrece AKARI se presentan en las siguientes páginas, así como página de resultados de la ciencia del proyecto.

Muralla de Shibam

Antigua ciudad amurallada de Shibam, Yemen.

Shibam, en árabe شبام, es una ciudad de Yemen, situada en la Gobernación de Hadramaut y poblada por unos 7.000 habitantes. Existen datos de su existencia desde el siglo II a.C. Fue en numerosas ocasiones la capital del reino de Hadramaut.shibam1

Bordeando el desierto de Rub’al-Khali, Shibam se halla en el recorrido de las caravanas de la antigua Ruta del Incienso. Erigida sobre un cerro en el valle de Hadramaut, está en la confluencia de varios uadis, en un lugar en que se estrecha el uadi principal, Hadramaut. Verdadero oasis, Shibam está rodeada de palmerales por tres lados.

Dentro de la muralla de tierra cruda, uno se encuentra con un plano ortogonal desconcertante cuyas reglas se inspiran en los principios de la ciudad musulmana. El alineamiento de las calles, interrumpido de un barrio a otro, de un grupo de casas a otro, se asocia a los ángulos rectos, numerosos a lo largo de calles estrechas, para romper voluntariamente toda perspectiva a nivel de la ciudad, de un kilómetro de longitud. Estos juegos de ángulos, al igual que las calles serpenteantes, multiplican los obstáculos para la vista. Así pues, las casas se esconden unas detrás de otras.

Las primeras señales de existencia de la ciudad se remontan al año III AC, pero su arquitectura de adobe en altura aparece recién en el siglo XVI. Actualmente cuenta con aproximadamente 500 edificios, y es una de las primeros asentamientos de la historia en organizarse en torno a las construcciones en altura. Esto se debió al hecho de que la ciudad debía edificarse de manera tal de poder protegerse de ataques beduinos.

Unos inmuebles construidos en altura se aprietan, agrupados sobre una colina para protegerse mejor de las aguas. Surgidas del desierto, 500 casas de tierra cruda, con techumbre blanca para resguardarse también del cielo, se ensanchan hacia la base, recubierta ésta de la misma capa blanca impermeable. Celosías y puertas de madera, algunas muy antiguas (s. XII), adornan estas fachadas, de cinco a nueve pisos, estrechas y cerradas. El extraño conjunto arquitectónico que, en lo esencial, se remonta al siglo XVI y alberga 7.000 habitantes, se abre sobre cinco mezquitas, una de ellas del siglo VIII.

Su arquitectura con edificios de varios pisos, de adobe, separados por un laberinto de callejones estrechos, le vale el sobrenombre de Manhattan del desierto o «la más antigua ciudad de rascacielos del mundo». El método de construcción de los edificios en tierra cruda es ancestral, siendo los más antiguos que se conservan del siglo XVI. Se inscribió en el Patrimonio de la Humanidad de la Unesco en el año 1982.1 2shibam3

La ciudad es el ejemplo más antiguo de planificación urbana basada en los principios de la construcción vertical, un plano bien definido. Los edificios más altos alcanzan las 16 plantas y una altura de hasta 40 metros, siendo el minarete, con 50 metros, el edificio más alto de la ciudad. Para proteger las edificaciones de las inclemencias, las fachadas son recubiertas con un baño espeso que hay que renovar regularmente. Un gran programa de restauración está actualmente en marcha.3

Es Shibam donde Pier Paolo Pasolini rodó la película Las mil y una noches estrenada en 1974 en Francia.

La ciudad se vio afectada por las inundaciones que asolaron Yemen en 2008.4 5 Malas gestiones en su manejo, amenazas naturales y el conflicto armado acontecido durante el año 2015, hacen que el comité del Patrimonio de la Humanidad de la Unesco, inscriba al sitio en la lista de Patrimonio de la Humanidad en peligro en julio del año 2015.6

Al caminar por los estrechos callejones de la ciudad de Shibam, flanqueados por altas torres, pocos podrían estimar que la ciudad tiene casi 1.700 años de antigüedad. Situada en el distrito de Hadramaut, Shibam tiene sus raíces en el período pre-islámico, y existe evidencia de que algunas de sus construcciones datan del siglo 9.

Shibam es conocida como la primera ciudad sobre la Tierra que presenta un plan maestro vertical. Como sitio patrimonial protegido por la UNESCO desde 1982, la localidad alberga densos edificios que van de las cuatro a las ocho plantas, construidos desde el año 300 dC hasta después de 1532. Gracias a sus muros fortificados, la ciudad ha sobrevivido casi dos mil años a pesar de su precaria ubicación, adyacente a la llanura inundable de wadi.

Referencias históricas

  • Tras la destrucción de Shabwa (s. III), capital de Hadramaut (contemporáneo del reino de Saba) en la época de la Ruta del Incienso, le sucede Shibam.
  • A principios de la Hégira, desempeña un papel importante, llegando a ser la capital del gobierno islámico de Hadramaut occidental.
  • En la época de los Omeyas, es un centro de oposición hadramita a la autoridad de la dinastía (746). Más adelante, será la sede el poder ibadita (secta kharijita) que se mantiene en el poder hasta el siglo XI.
  • En el siglo X, Shibam es el gran centro comercial (dátiles y tejidos) del valle de Hadramaut, y lo será durante siglos.
  • Conquistada por los ayubidas de Yemen en 1219, será la sede de la autoridad de éstos en Hadramaut occidental hasta 1520. Más tarde, la capital será Tarim.
  • En 1298 y en 1532, la ciudad es víctima de crecidas devastadoras.
  • En el siglo XVIII, gracias a los ingresos procedentes de sus emigrantes en Africa oriental, en la India y, sobre todo, en Asia del Sureste, Shibam atraviesa un período de prosperidad.

shibam4shibam5





ASTRO-E2

Astro-E antes del lanzamientoastro-e-1

Información general

Organización: JAXA

Estado: Astro-E: fallido; Astro-E2: activo

Fecha de lanzamiento: Astro-E: 2000; Astro-E2: 10 de julio de 2005

Aplicación: Observatorio espacial

Configuración: Cilíndrica

Equipo: X-ray Spectrometer (XRS): X-ray Imaging Spectrometer (XIS): Hard X-ray Detector (HXD)

ASTRO-E y ASTRO-EII (también Astro-E2) son satélites japoneses construidos principalmente por la JAXA con el objetivo de estudiar el cielo en el rango de los rayos X. En el año 2000 el lanzamiento del ASTRO-E falló y el satélite se perdió en el océano, por lo que el 10 de julio de 2005 se lanzó un reemplazo conocido como ASTRO-EII. Este satélite tiene una alta resolución espectroscópica así como la capacidad de estudiar una banda de energía bastante ancha, desde los rayos X suaves hasta los rayos gamma (0,3 – 600 keV). Estas características son esenciales a la hora de estudiar fenómenos astronómicos que involucran grandes energías, como agujeros negros y supernovas. Tras el éxito en el lanzamiento, el ASTRO-EII fue rebautizado como Suzaku una deidad japonesa similar al fenix cuyo nombre significa «pájaro rojo del sur».

Astro-E2, rebautizado Suzaku.astro-e-2

El satélite funcionó correctamente hasta el 29 de julio de 2005, cuando tuvo la primera de una serie de complicaciones con el sistema de vacío. El 8 de agosto de 2005 este fallo causó el derrame del helio líquido usado como refrigerante al espacio, quedando a partir de entonces el instrumento principal del satélite, el XRS, inutilizado aunque los otros instrumentos no se vieron afectados. El ASTRO-EII lleva a bordo los siguientes instrumentos científicos:

  • X-ray Spectrometer (XRS)
  • X-ray Imaging Spectrometer (XIS)
  • Hard X-ray Detector (HXD)

ASTRO-EII utiliza cinco telescopios de rayos X blandos unidos a tres diferentes tipos de instrumentos. Estos telescopios cuentan con rango de energía más eficaz del mundo. Uno tiene un espectroscopio de rayos X que medir la energía de los fotones de rayos X individuales con una precisión 10 veces mayor que los instrumentos anteriores. Cada uno de los cuatro restantes tiene una cámara CCD que puede devolver alta calidad, claras imágenes de rayos X y espectros a la Tierra. ASTRO-E también lleva un detector de rayos X duros con capacidad de cubrir de alta energía, o «duros», los rayos X en la sensibilidad más alta jamás alcanzada.

ASTRO-EII se caracteriza por los instrumentos de superprecisión se realiza para observar los procesos de alta energía en el Universo, tales como los que se producen en los agujeros negros y racimos de galaxias. Estos instrumentos, que utilizan la tecnología líder en el mundo de Japón en este campo, puede realizar una medición precisa del efecto Doppler de la línea de rayos X – algo que ha sido difícil de lograr con los instrumentos existentes. ASTRO-EII nos permitirá observar con detalle la dinámica del gas en la fusión de grupos de galaxias gigantes, así como el movimiento y el estado físico de la materia que cae en un enorme agujero negro. El aumento de la sensibilidad de los instrumentos permitirá la observación de las estrellas primitivas oscura en las galaxias lejanas, y hacer una contribución significativa a la comprensión de la evolución del Universo y de la estructura del espacio-tiempo.

ASTRO-EII se puso en marcha a las 12:30 pm el 10 de julio de 2005 (hora estándar de Japón, JST) desde el Centro Espacial Uchinoura (USC) por MV.

La puesta en órbita ASTRO-EII se le dio un apodo de «Suzaku».

Suzaku (anteriormente ASTRO-EII) fue un astronomía de rayos X por satélite desarrollado conjuntamente por la NASA Goddard Space Flight Center y el Instituto de Ciencias Espaciales y Aeronáuticas en JAXA para sondear las fuentes de rayos X de alta energía, como las explosiones de supernovas, agujeros negros y galáctico clusters. Se puso en marcha el 10 de julio de 2005 a bordo del cohete MV-6. Después de su exitoso lanzamiento, el satélite Suzaku fue renombrado después de la mítica ave bermellón del Sur. [4]astro-e-3

Apenas unas semanas después de su lanzamiento, el 29 de julio de 2005, el primero de una serie de fallas en el sistema de enfriamiento producido. Estos terminaron provocando todo el reservorio de helio líquido hierva en el espacio antes del 8 de agosto de 2005. Esta cerró efectivamente el Espectrómetro de Rayos X (XRS), que era el instrumento principal de la nave espacial. Los otros dos instrumentos, el Espectrómetro de Imágenes de rayos X (XIS) y el detector de rayos X duros (HXD), no se vieron afectados por el mal funcionamiento. Como resultado de ello, otro XRS se integró en el satélite de rayos X Hitomi, lanzado en 2016.

El 26 de agosto de 2015, JAXA anunció que las comunicaciones con Suzaku habían sido intermitente desde el 1 de junio, y que la reanudación de las operaciones científicas serían difíciles de lograr dada la condición de la nave espacial. [5] operadores de la misión decidieron completar la misión de forma inminente, como Suzaku tenía superado su vida útil de diseño por 8 años en este punto. La misión llegó a su fin el 2 de septiembre de 2015, cuando la JAXA ordenó a los transmisores de radio sobre Suzaku para cambiar a sí mismos fuera.[3] [6]

Poco después del lanzamiento, Suzaku perdió el helio líquido para enfriar el detector XRS-2, impactando severamente la resolución del instrumento. Todos los demás instrumentos son operables y proporcionaron resultados valiosos. Suzaku operado mucho más allá del tiempo de vida de dos años de diseño hasta que en junio de 2015, cuando el sistema de comunicaciones del satélite de forma intermitente cortada. En agosto de 2015, la misión fue declarada la pérdida y el satélite se apagó el 2 de septiembre de 2015.

SWIFT

SWIFT Gamma-Ray

Swift es un observatorio espacial dedicado al estudio de las explosiones de rayos gamma o GRB (del inglés Gamma-Ray Burst). Posee tres instrumentos que trabajan juntos permitiéndole estudiar el fenómeno en rayos gamma, rayos x, ultravioleta y visible.

Fue construido por un consorcio internacional formado por Estados Unidos, Reino Unido e Italia y lanzado finalmente el 20 de noviembre de 2004 en un cohete Delta 2. Es controlado por el Goddard Space Flight Center de la NASA.swift1

En principio su misión es de dos años, pero se prevé que si no ocurre ningún contratiempo, la misión pueda ser extendida.

La principal característica de este observatorio es que cuando detecta una explosión de rayos gamma es capaz de localizarla en 15 segundos, para entonces reorientarse automáticamente para quedar apuntando con todos sus instrumentos el lugar de origen de la explosión o llamarada de rayos gamma entre 20 y 75 segundos después de la explosión.

Los objetivos científicos de la misión Swift son:

  • Determinar el origen de las llamaradas de rayos gamma.
  • Clasificar las llamaradas de rayos gamma y buscar nuevos tipos.
  • Determinar como evoluciona e interactúa la onda expansiva con sus alrededores.
  • Usar las llamaradas de rayos gamma para estudiar el universo primitivo.
  • Un estudio de todo el cielo en rayos X más sensible que cualquier anterior.

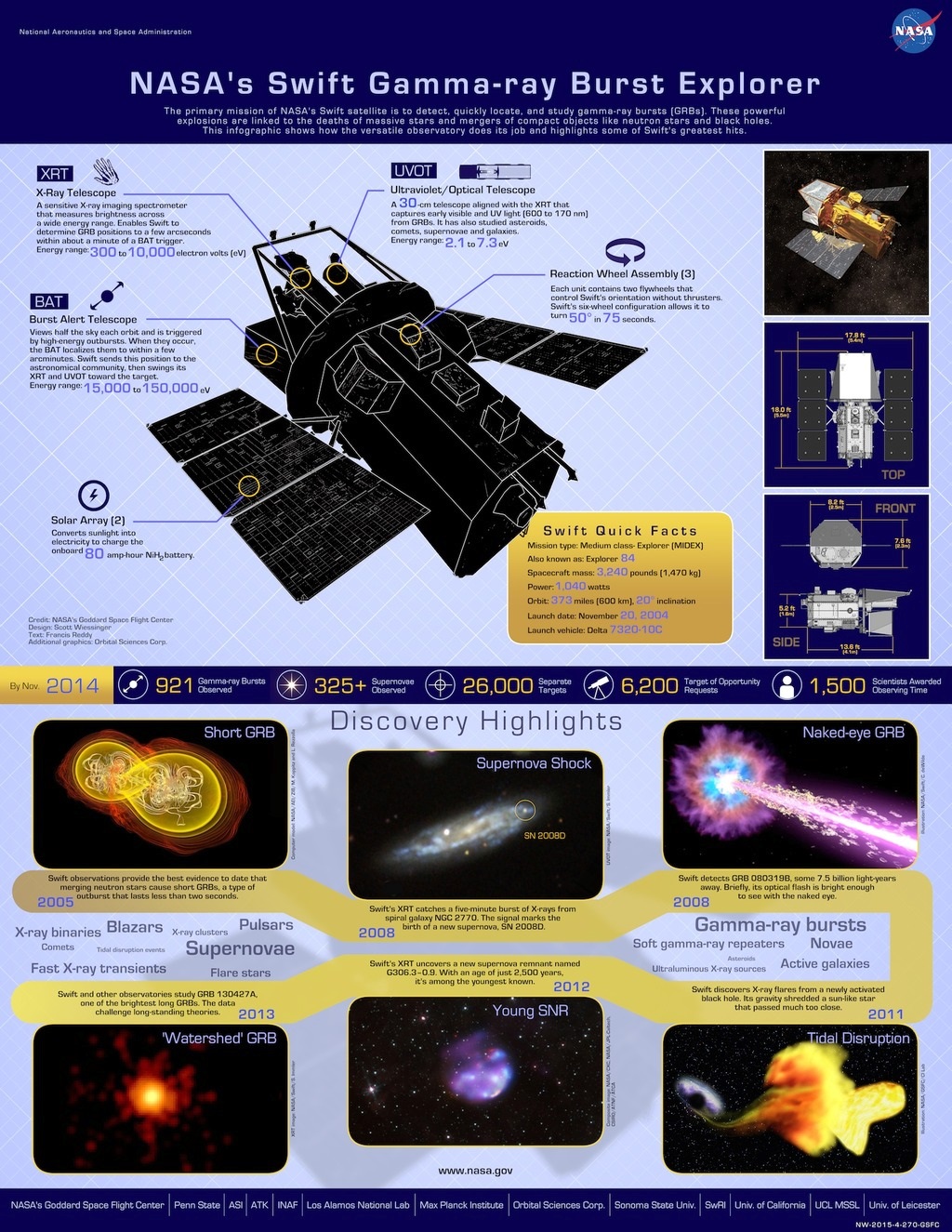

Para lo cual dispone de los siguientes instrumentos:

  • Burst Alert Telescope (BAT): Detecta las llamaradas y anota sus coordenadas.
  • X-Ray Telescope (XRT): Toma imágenes y realiza análisis espectrales de las llamaradas. Con estos datos se consigue una localización más precisa del origen de la explosión.
  • UV/Optical Telescope (UVOT): Se usa tanto como para estudiar el espectro en radiación ultravioleta y visible, así como para estudiar la variación de luminosidad de las llamaradas con el tiempo. También afina la posición de la llamarada de rayos gamma hasta una resolución inferior a un arcosegundo.

Gracias a los logros científicos de la misión Swift, se cree haber resuelto el misterio de las llamaradas o explosiones de rayos gamma. Ya se sabía que algunas de las explosiones podían ser provocadas por supernovas, pero se han encontrado indicios de que otras que hasta ahora no tenían explicación podrían ser formadas por colisiones entre agujeros negros y estrellas de neutrones o entre varias de estas últimas.

Observaciones realizadas por el Swift han permitido localizar el objeto más lejano jamás observado, una explosión a 13.000 millones de años luz.

Iformación general

Swift es uswift2n multi- longitud de onda observatorio espacial dedicado al estudio de las explosiones de rayos gamma (GRBs). Sus tres instrumentos trabajan juntos para observar GRB y sus resplandores en el de rayos gamma, rayos X, radiación ultravioleta, y ópticos bandas de ondas.

Sobre la base de los análisis continuos de la zona del cielo con uno de los monitores del instrumento, Swift utiliza volantes de inercia para girar de forma autónoma en la dirección de posibles estallidos de rayos gamma. El nombre de «Swift» no es un acrónimo relacionado con la misión, sino más bien una referencia a la capacidad de giro rápido del instrumento, y la agilidad de aves del mismo nombre.[6] Todos los descubrimientos Swift ‘s se transmiten al suelo y los datos están a disposición de otros observatorios que unen Swift en la observación de los estallidos de rayos gamma.

En el tiempo entre eventos de PSG, Swift está disponible para otras investigaciones científicas y científicos de las universidades y otras organizaciones pueden presentar propuestas para las observaciones.

El Centro de Operaciones de Swift Misión (MOC), donde se lleva a cabo al mando del satélite, se encuentra en State College, Pennsylvania y es operado por la Universidad Estatal de Pensilvania y subcontratistas de la industria. La estación terrestre principal Swift está situado en el centro espacial de Broglio cerca de Malindi, en la costa del este de Kenia, y es operado por la Agencia Espacial Italiana. El Centro de Datos Científicos Swift (SDC) y el archivo se encuentran en la Centro de Vuelo Espacial Goddard fuera de Washington DC El Centro de Ciencias de Datos del Reino Unido Swift se encuentra en la Universidad de Leicester.

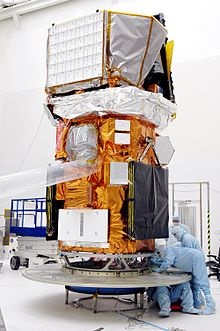

El bus de la nave espacial Swift fue construido por Spectrum Astro, que más tarde fue adquirida por General Dynamics Avanzada de Sistemas de Información,[7] , que a su vez fue adquirida por Orbital Sciences Corporation.

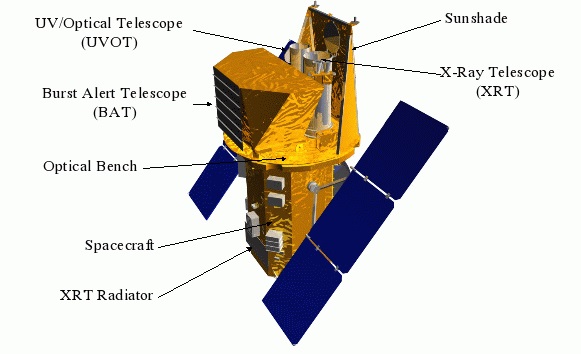

Instrumentosswift3

Burst Telescopio de Alerta (BAT)

El MTD detecta eventos de PSG y calcula sus coordenadas en el cielo. Cubre una gran fracción del cielo (más de un estereorradián codificada totalmente, tres estereorradianes parcialmente codificado; en cambio, el cielo lleno de ángulo sólido es 4π o alrededor de 12,6 estereorradianes). Se localiza la posición de cada evento con una precisión de 1 a 4 minutos de arco dentro de los 15 segundos. Esta posición crudo se transmite inmediatamente al suelo, y algunas de campo amplio, rápido mató telescopios basados en tierra puede coger el PSG con esta información. El MTD utiliza una máscara-apertura codificada de 52.000 puestos aleatoriamente 5 mm de plomo azulejos, 1 metro por encima de un plano detector de 32.768 mm de cuatro CdZnTe azulejos detector de rayos X duros; que se ha diseñado específicamente para Swift. Rango de energía: 15-150 keV.[8]

Telescopio de Rayos X (XRT)

El XRT [9] puede tomar imágenes y realizar análisis espectral de la luminiscencia residual de GRB. Esto proporciona la ubicación más precisa de la GRB, con un círculo de error típico de aproximadamente 2 segundos de arco de radio. El XRT también se utiliza para realizar el seguimiento a largo plazo de los GRB afterglow curvas de luz durante días o semanas después del evento, dependiendo del brillo de la luminiscencia residual. El XRT utiliza un telescopio Wolter tipo I de rayos X con 12 espejos anidados, se centró en un único MOS de carga acoplada dispositivo (CCD) similares a los utilizados por los XMM-Newton cámaras EPIC MOS. A bordo de software permite observaciones totalmente automatizadas, con el instrumento de seleccionar un modo de observación apropiado para cada objeto, en función de su tasa de recuento medido. El telescopio tiene un rango de energía de 0,2 – 10 keV. [10]

Telescopio ultravioleta / óptico (UVOT)

Después de Swift ha basculado hacia un GRB, el UVOT se utiliza para detectar un resplandor óptico. El UVOT proporciona una posición de sub-segundo de arco y proporciona la fotometría óptica y ultravioleta a través de filtros lenticulares y los espectros de baja resolución (170-650 nm) mediante el uso de sus ópticas y UV grisms. El UVOT también se utiliza para proporcionar a largo plazo de seguimiento de curvas de luz de fosforescencia de PSG. El UVOT se basa en el XMM-Newton monitor óptico de la misión (OM) de instrumentos, con la óptica mejorada y actualizar los equipos de procesamiento a bordo. [11]

El 9 de noviembre de 2011, UVOT fotografiado el asteroide 2005 YU 55 como el asteroide hizo un sobrevuelo cercano de la Tierra. [12] El 3 de junio de 2013, UVOT dio a conocer una encuesta masiva ultravioleta de las cercanas nubes de Magallanes.[13]

Objetivos de la misión

La misión Swift tiene cuatro objetivos científicos clave:

  • Para determinar el origen de los estallidos de rayos gamma. Parece que hay al menos dos tipos de GRB, de las que sólo se pueden explicar con una hipernova, creando un haz de rayos gamma. Se necesitan más datos para explorar otras explicaciones.
  • Para utilizar los GRBs de ampliar la comprensión del joven universo. GRB parecen tener lugar a «distancias cosmológicas» de muchos millones o miles de millones de años luz, lo que significa que se pueden utilizar para sondear el cosmos distantes, y por lo tanto jóvenes,.
  • Para llevar a cabo un estudio de todo el cielo que será más sensible que cualquier anterior, y se sumará de manera significativa al conocimiento científico de las fuentes de rayos X astronómicos. Por lo tanto, también se podría producir resultados inesperados.
  • Para servir como una plataforma de rayos gamma / X-ray / observatorio óptico de uso general, la realización rápida «objetivo de oportunidad» observaciones de muchos fenómenos astrofísicos transitorios, tales como supernovas.

Historia de la misión

Swift fue lanzado el 20 de noviembre de 2004, y alcanzó una órbita casi perfecta de 586 × 601 kilometros (364 × 373 millas) de altura, con una inclinación de 20 °.

El 4 de diciembre, se produjo una anomalía durante la activación del instrumento cuando el refrigerador de termoeléctrico (TEC) Fuente de alimentación para el Telescopio de rayos X no se swift4encienden como se esperaba. El equipo de XRT en Leicester y la Universidad Estatal de Pensilvania fueron capaces de determinar el 8 de diciembre que el XRT sería utilizable incluso sin el TEC de ser operativas. Las pruebas adicionales el 16 de diciembre no dió más información en cuanto a la causa de la anomalía.

El 17 de diciembre a las 07:28:30 UT, el Swift de la explosión de Alerta Telescopio (MTD) y provocó encuentra a bordo de un estallido de rayos gamma de manifiesto durante las operaciones de lanzamiento y principios. [14] La nave espacial no mataron de forma autónoma a la ráfaga desde la normalidad la operación todavía no había comenzado, y la rotación autónoma aún no se ha activado. Swift tuvo su primer disparador PSG durante un período en el giro autónoma fue activado el 17 de enero de 2005, aproximadamente a las 12:55 GMT. Se señaló el telescopio XRT a las coordenadas de a bordo calcula y se observa una fuente de rayos X brillante en el campo de visión. [15]

El 1 de febrero de 2005, el equipo de la misión lanzó la primera luz de la imagen del instrumento UVOT y declaró Swift operativa.

A partir de mayo de 2010, Swift ha detectado más de 500 estallidos de rayos gamma, resplandores de rayos X para más del 90% de ellos, y resplandores ópticas de más del 50% de ellos. [16]

Octubre del 2013 Swift había detectado más de 800 estallidos de rayos gamma. [17]

A partir de febrero de 2015, Swift sigue funcionando bien y tiene 942 detecciones de PSG en total en su haber, con alrededor de 15 GRBs detectados en 2015 hasta la fecha. [18]

Detecciones notables

  • 9 mayo de 2005: Swift detectó GRB 050509B, un estallido de rayos gamma que duró una vigésima parte de un segundo. La detección fue la primera vez que la ubicación exacta de una corta duración estallido de rayos gamma había sido identificado y la primera detección de luminiscencia de rayos X en una corta ráfaga individual.[19] [20]
  • 4 de septiembre 2005: Swift detectó GRB 050904 con un desplazamiento hacia el rojo valor de 6,29 y una duración de 200 segundos (la mayoría de los estallidos detectados dura unos 10 segundos). También se encontró que los cerca de 12,6 mil millones más distantes aún detectadas, a años luz.
  • 18 de febrero 2006: Swift detectó GRB 060218, un inusualmente largo (alrededor de 2000 segundos) y cerca (unos 440 millones de años luz) de ráfaga, que era inusualmente débil a pesar de su corta distancia, y puede ser una indicación de una inminente supernova.
  • 14 de junio de 2006: Swift detectó GRB 060614, un estallido de rayos gamma que duró 102 segundos en una galaxia distante (alrededor de 1,6 millones de años luz). Sin supernova fue visto después de este evento (y GRB 060505 a los límites de profundidad) que lleva a algunos a especular que representaba una nueva clase de progenitores. Otros sugirieron que estos eventos podrían haber sido las muertes de estrellas masivas, pero los que producen muy poco radiactivo 56 Ni para alimentar una explosión de supernova.
  • 9 enero 2008: Swift estaba observando una supernova en NGC 2770 cuando fue testigo de un estallido de rayos X procedentes de la misma galaxia. Se encontró que la fuente de esta explosión ser el comienzo de otra supernova, más tarde llamada SN 2008D. Nunca antes había visto una supernova sido en una etapa tan temprana de su evolución. Después de este golpe de suerte (posición, tiempo, instrumentos más adecuados), los astrónomos fueron capaces de estudiar en detalle esta supernova Tipo Ibc con el telescopio espacial Hubble, el observatorio de rayos X Chandra, el Very Large Array en Nuevo México, el Gemini Norte telescopio en Hawai, Gemini Sur en Chile, el Keck I telescopio en Hawai, el telescopio de 1,3 m PAIRITEL en el Monte Hopkins, los telescopios de 200 pulgadas y 60 pulgadas en el Observatorio Palomar en California, y el telescopio de 3,5 metros en el Apache Observatorio punto en Nuevo México. La importancia de esta supernova fue comparado por el líder del equipo del descubrimiento Dr. Alicia Soderberg a la de la piedra de Rosetta para la egiptología.[21]
  • 8 de febrero y 13 de 2008: Swift proporcionan información crítica acerca de la naturaleza del Objeto Hanny, sobre todo la ausencia de una fuente de ionización dentro de la Voorwerp o en la vecina IC 2497.
  • 19 de marzo de 2008: Swift detectó GRB 080319B, un estallido de rayos gamma entre los objetos celestes más brillantes jamás presenciado. En 7.5 mil millones de años luz, Swift estableció un nuevo récord para el objeto más lejano (brevemente) visible para el ojo desnudo. También se dice que es de 2,5 millones de veces intrínsecamente más brillante que el anterior supernova más brillante aceptado (SN 2005ap). Swift observó un récord de cuatro GRB de ese día, que también coincidió con la muerte del señalado escritor de ciencia ficción Arthur C. Clarke. [22 ]
  • 13 de septiembre de 2008: Swift detectó GRB 080913, en el momento en el GRB más distante observado (12,8 mil millones de años luz) hasta la observación de GRB 090423. Unos meses más tarde [23] [24]
  • 23 de abril de 2009: Swift detectó GRB 090423, la explosión cósmica más distante jamás visto en ese momento, a 13.035 millones de años luz. En otras palabras, el universo tenía sólo 630 millones de años cuando se produjo esta explosión.[25]
  • 29 de abril de 2009: Swift detectó GRB 090429B, que fue encontrado por su posterior análisis publicado en 2011 sea de 13,14 mil millones de años luz de distancia (aproximadamente equivalente a 520 millones de años después del Big Bang), incluso más allá de GRB 090423.[26]
  • 16 de marzo de 2010: Swift atado por su récord de nuevo detección y localización de cuatro ráfagas en un solo día.
  • 13 de abril de 2010: Swift detectó su GRB 500a. [27]
  • 28 de marzo de 2011: Swift detectó Swift J1644 + 57, que el análisis posterior demostró ser posiblemente la firma de una estrella está interrumpida por un agujero negro o el encendido de un núcleo galáctico activo.[28] «Esto es realmente diferente de cualquier evento explosivo hemos visto antes «, dijo Joshua Bloom de la Universidad de California en Berkeley, autor principal del estudio publicado en la edición de junio de la Ciencia. [29]
  • 16 de septiembre y 17 de 2012: BAT activan dos veces en una fuente de rayos X duros hasta ahora desconocido, llamado Sw J1745-26, unos pocos grados desde el centro galáctico. El estallido, producido por una rara X-ray nova, anunció la presencia de un agujero negro de masa estelar hasta ahora desconocido que experimenta una transición dramática de la baja / duro al estado de alta / suave.[30] [31] [32]
  • 2013: Descubrimiento de ultra larga clase de estallidos de rayos gamma.
  • 24 de de abril de, 2013: Swift detectó un brote de rayos X desde el centro galáctico. Esto resultó no estar relacionado con Sgr A *, pero a un insospechado magnetar. Posteriores observaciones por parte de la NuSTAR y el Observatorio Chandra de rayos X confirmaron la detección. [33]
  • 27 de de abril de, 2013: Swift detectó el Gamma-ray «sorprendentemente brillante» reventar GRB 130427A. Observado simultáneamente por el telescopio espacial de rayos gamma Fermi, es uno de los cinco más cercanos GRB detectado y uno de los más brillantes visto por cualquiera telescopio espacial. [34]
  • 3 de junio de, 2013: Evidencia para la emisión kilonova en definitiva GRB.
  • 23 de de abril de 2014: Swift detectó la secuencia más fuerte, más caliente y más larga duración de las erupciones estelares nunca vistos desde una estrella enana roja en las inmediaciones. La explosión inicial de esta serie récord de las explosiones era tanto como 10.000 veces más potente que la mayor erupción solar jamás registrada. [35]
  • 3 de mayo de 2014: La detección de un pulso de radiación UV de una Fuerza Internacional de Policía descubrió joven de tipo Ia SN.
  • 27 de de octubre de, 2015: Swift detectó su 1000a estallido de rayos gamma GRB 151027B.

swift5
